首先我们在百度搜索“microchip中国官网”，找到红色箭头标记的网站点击进入。
来到官网后点击“Tools and Software”这个选项。
找到Software后，点击“Advanced Software Framework”
点击“MPLAB”下的“MPLAB X IDE”。
在“MPLAB X IDE”栏目中选择“Downloads”，然后我们可以看到有各种版本的MPLAB X IDE版本。以WIN10为例，选择Windows(x64)另存到自己的电脑中。
接着我们双击这个MPLAB X 安装程序
如果我们需要存到D盘，需要在D盘先建立一个文件夹，在这里我取名“MPALB”，建议大家的文件夹不要夹杂中文和符号，最好纯英文。
进入安装程序后，我们可以在语言中选择Chinese,这样程序在安装完成后会变成中文。
我打算安装在D盘，所以我们选择刚刚在D盘新建的“MPLAB”文件夹，让软件安装到这里。
至于后面这些选项可以不用管，直接下一步。

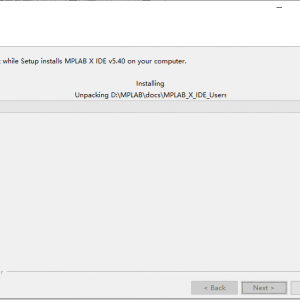

最后等待软件安装完毕即可，整个安装过程会比较漫长。
接着我们便可以双击图标进入程序。
此时MPLAB会提示无法正常使用编译器，需要安装。
我们点击学习与探索，然后点击绿色的MPLAB XC COMPILER
下拉网页点击Compiler Downloads,选择Windows(x86/x64)下的XC16另存到自己的电脑上。
整个安装过程和MPLAB X IDE类似，这里就不赘述了。要注意的是另起一个空白的文件夹作为安装目录，不要安装到MPLAB X IDE的文件中，这里我新建了一个“XC16”的文件夹用作MPLAB XC COMPILER的安装目录。
接下来需要在X IDE里面加载编译器“Tools” →”Options”.会弹出Options菜单
点击“嵌入式”→“编译工具”→“添加”，要注意的是如果工具链中已经出现了XC16编译器，如上图所示，就不用添加了，直接跳到打开工程的步骤。
我们需要将之前安装的编译器MPLAB XC COMPILER添加到X IDE中。

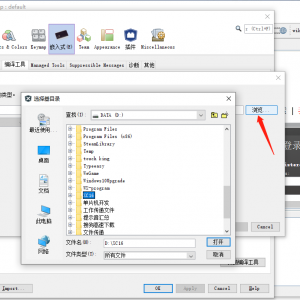

我们进入编译的安装目录打开“bin”文件。
添加成功后就可以看到工具链下面有XC16编译器。
接下来是打开已有的工程，如上图所示。
然后将我们的PICKIT4连接电脑和目标板子，可以看到指示灯变成蓝色表示工作正常。
这个是指示灯各种颜色的工作状态。
上面的两幅图是PICKIT4对应不同的调试接口对应表，可以用杜邦线飞线连接，常用的ICSP调试接口需要连接上面6个引脚，而AW接口就只需要连接3个引脚。
工程加载完毕后，点击“File”，选择“Project Properties”
从上面的硬件工具可以看到IDE已经将烧录工具自动加载好了。如果没有就点击旁边的“Show All”手动找到PICkit 4这个工具，然后点击“确定”。
现在我们需要设置供电方式，点击PICkit4,在右侧选择Power。
打上对勾，表示让烧录器提供电源，然后点击应用，再点击确定。
打开源文件，点击”编译”（一个锤子的图标）或者”清除再编译”（一个锤子加一把扫帚的图标）然后烧录到板子中。
如果出现下面的“Programming/Verify complete”，表示烧录成功！
此时指示灯显示橙色。表示由烧录器提供电源。
如果我们的供电方式没有打勾，就表示烧录器不供电，需要外接电源。所以在烧录程序之前，我们需要给目标板提供额外的电源，如上图右上方的蓝色USB就是提供电源用的。

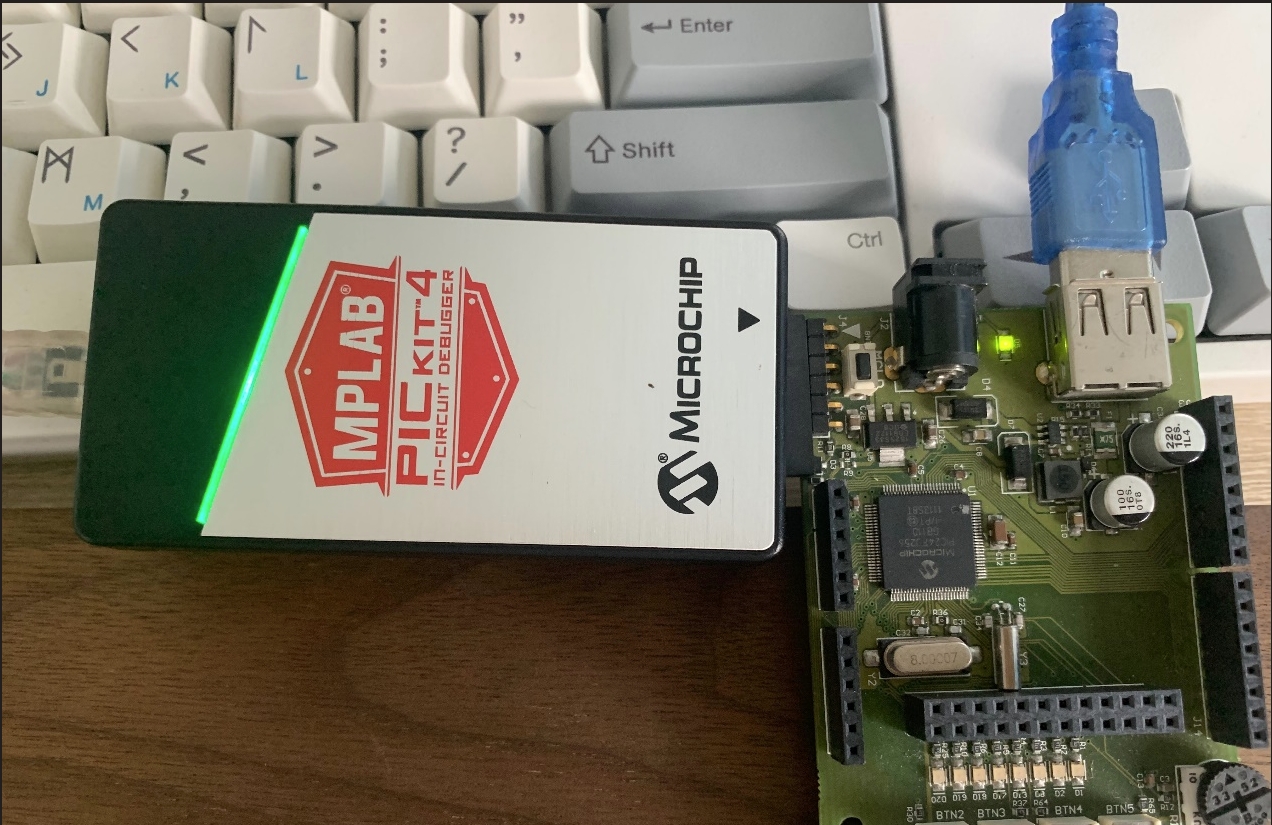

此时烧录的指示灯为绿色，表示烧录器不提供电源，由目标板子提供电源。 |
